محرك تدوير
الطراز SC7-71-RC-24H3033

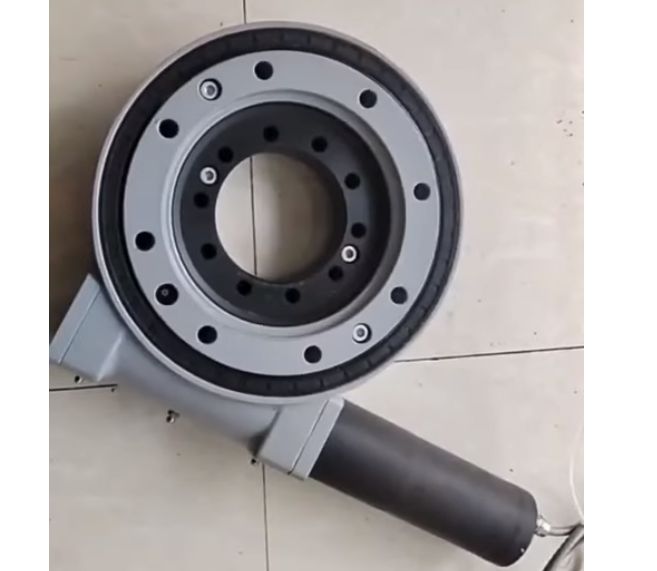

SC7 7-Inch Slewing Drive | 24 V DC Worm Gear Rotary Actuator for Solar Tracker
SC7 7-Inch Slewing Drive | 24VDC Worm Gear Rotary Actuator for Solar Tracker from Elerover.
المواصفات الرئيسية
- عزم الخرج
- 937 N·m / 691 lbf·ft
- عزم التثبيت
- 10400 N·m / 7671 lbf·ft
- عزم الانقلاب
- 13500 N·m / 9958 lbf·ft
- الحمل المحوري
- 133 kN / 29925 lbf
نظرة عامة على المنتج
SC7 7-Inch Slewing Drive | 24VDC Worm Gear Rotary Actuator for Solar Tracker from Elerover. This slewing drive provides controlled rotary torque for tracking, positioning and heavy rotary platforms.
- عزم الخرج
- 937 N·m / 691 lbf·ft
- عزم التثبيت
- 10400 N·m / 7671 lbf·ft
- عزم الانقلاب
- 13500 N·m / 9958 lbf·ft
- الحمل المحوري
- 133 kN / 29925 lbf
- الحمل الشعاعي
- 53 kN / 11925 lbf
- نسبة التخفيض
- 71:1
التطبيقات
- Solar trackers
- PV tracking systems
- Antenna positioning
- Industrial rotary actuation
- OEM motion platforms
المزايا
- 7-inch worm-gear slewing drive with 24VDC IP65 motor
- Output torque 937 N·m / holding torque 10400 N·m
- Tilting moment 13500 N·m
- Gear ratio 71:1 with precision ≤ 0.17°
- Rated output speed 0.042 rpm
- Hall A/B feedback for closed-loop positioning
المواصفات الفنية
| Drive type | 7-inch electric worm-gear slewing drive |
|---|---|
| عزم الخرج | 937 N·m / 691 lbf·ft |
| عزم التثبيت | 10400 N·m / 7671 lbf·ft |
| عزم الانقلاب | 13500 N·m / 9958 lbf·ft |
| الحمل المحوري | 133 kN / 29925 lbf |
| الحمل الشعاعي | 53 kN / 11925 lbf |
| نسبة التخفيض | 71:1 |
| الخلوص | ≤ 0.17° |
| جهد المحرك | 24 V DC |
| درجة الحماية IP | IP65 |
Configuration options
| Parameter | Metric Value | Imperial Value |
|---|---|---|
| Rated Output Speed | 0.042 rpm | — |
| Output Torque | 937 N·m | 691 lbf·ft |
| Tilting Moment | 13500 N·m | 9958 lbf·ft |
| Holding Torque | 10400 N·m | 7671 lbf·ft |
| Static Axial Rating | 133 kN | 29925 lbf |
| Static Radial Rating | 53 kN | 11925 lbf |
| Dynamic Axial Rating | 32 kN | 7200 lbf |
| Dynamic Radial Rating | 28 kN | 6300 lbf |
| Gear Ratio | 71:1 | — |
| Precision | ≤ 0.17° | — |
| Approx. Weight | 24 kg | — |
