Request Datasheet
محرك تدوير
الطراز SC5-62B-12RC

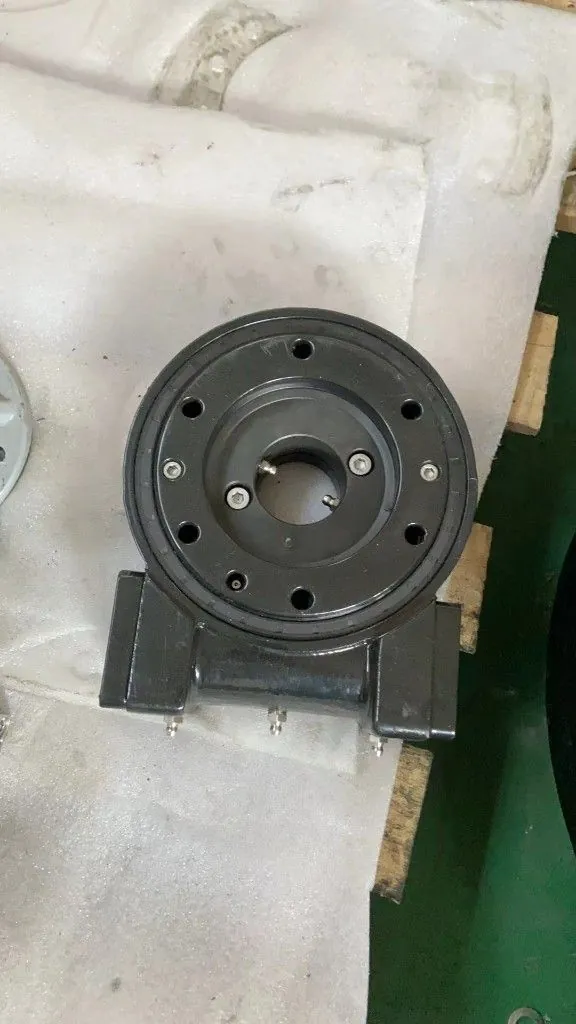

SC5 5-Inch Slewing Drive | 12 V DC Compact Worm Gear Rotary Actuator for Solar Tracker
SC5 5-Inch Slewing Drive | 12VDC Compact Worm Gear Rotary Actuator for Solar Tracker from Elerover.
المواصفات الرئيسية
- عزم الخرج
- 720 N·m / 531.4 lbf·ft
- عزم التثبيت
- 5450 N·m / 4022 lbf·ft
- عزم الانقلاب
- 3160 N·m / 2322 lbf·ft
- الحمل المحوري
- 52 kN / 11700 lbf
نظرة عامة على المنتج
SC5 5-Inch Slewing Drive | 12VDC Compact Worm Gear Rotary Actuator for Solar Tracker from Elerover. This slewing drive provides controlled rotary torque for tracking, positioning and heavy rotary platforms.
- عزم الخرج
- 720 N·m / 531.4 lbf·ft
- عزم التثبيت
- 5450 N·m / 4022 lbf·ft
- عزم الانقلاب
- 3160 N·m / 2322 lbf·ft
- الحمل المحوري
- 52 kN / 11700 lbf
- الحمل الشعاعي
- 28 kN / 6300 lbf
- نسبة التخفيض
- 62:1
التطبيقات
- Solar trackers
- PV tracking systems
- Antenna positioning
- Industrial rotary actuation
- Light machinery and OEM platforms
المزايا
- Compact 5-inch worm-gear slewing drive
- Output torque 720 N·m / holding torque 5450 N·m
- Tilting moment 3160 N·m
- Gear ratio 62:1 with precision ≤ 0.17°
- Rated output speed under 3 rpm
- 12VDC motor interface family (12RC)
المواصفات الفنية
| Drive type | 5-inch electric worm-gear slewing drive |
|---|---|
| عزم الخرج | 720 N·m / 531.4 lbf·ft |
| عزم التثبيت | 5450 N·m / 4022 lbf·ft |
| عزم الانقلاب | 3160 N·m / 2322 lbf·ft |
| الحمل المحوري | 52 kN / 11700 lbf |
| الحمل الشعاعي | 28 kN / 6300 lbf |
| نسبة التخفيض | 62:1 |
| الخلوص | ≤ 0.17° |
| جهد المحرك | 12 V DC |
Configuration options
| Parameter | Metric Value | Imperial Value |
|---|---|---|
| Rated Output Speed | < 3 rpm | — |
| Output Torque | 720 N·m | 531.4 lbf·ft |
| Tilting Moment | 3160 N·m | 2322 lbf·ft |
| Holding Torque | 5450 N·m | 4022 lbf·ft |
| Static Axial Rating | 52 kN | 11700 lbf |
| Static Radial Rating | 28 kN | 6300 lbf |
| Dynamic Axial Rating | 19.8 kN | 4455 lbf |
| Dynamic Radial Rating | 13.6 kN | 3060 lbf |
| Gear Ratio | 62:1 | — |
| Precision | ≤ 0.17° | — |
| Approx. Weight | 18 kg | — |
طلب المستندات الفنية
Request an OEM quote
Share force, stroke, voltage and quantity. Elerover will map your RFQ to a published series or OEM configuration.
